Puertos y conectores

Puertos

Los puertos son ranuras o un tipo de toma en donde se "enchufa" un conector, con el cual se puede lograr una comunicación o transferencia de datos de una computador a otro o de un dispositivo externo al computador, muchos de los puertos son externos pero hay algunos que son internos

Conectores

Hablando al igual de los conectores son unas interfaces para conectar dispositivos mediante cables. Generalmente tienen un extremo macho con pines o pernos que sobresalen, debe de insertar en una parte hembra (puerto), que incluye agujeros para insertar los pines. Estos conectores nos permiten una comunicación humano-maquina para facilitar el uso de algunas funciones propias del computador o expandir funciones

Tipos de conectores: Tenemos que tener en cuenta que no todos los conectores hacen la misma función, unos solo mandan la información para procesarla y obtener un resultado en la computadora (mouse, teclado etc...), otros sacan información de una computadora u otros dispositivos para tener un resultado final en el conector (impresora, monitor etc...) y los mixtos que mandan información, la procesan y le dan salida para obtener el resultado (USB, memorias flash etc..)

Entrada: E/ Salida: S/ Mixtos: E/S

Puertos - Conectores EXTERNOS

Puerto - Conector serie: También conocido como puerto COM-DB9-SERIAL tiene 9 pines por lo general este puerto viene de color verde, compatible con dispositivos que soliciten transmisión serial (bit por bit - 1x1), un puerto muy lento pero seguro, toda la información pasaba correctamente ordenada

Puerto - Conector paralelo:  También conocido como DB25-LPT tiene 25 pines  por lo general este puerto viene de color rosado estos conectores son compatibles con dispositivos que soliciten una transmisión paralela (byte por byte 8x8), este puerto no fue muy utilizado ya que provoco grandes perdidas de información al no ser tan organizado pero fue más rápido que la serie

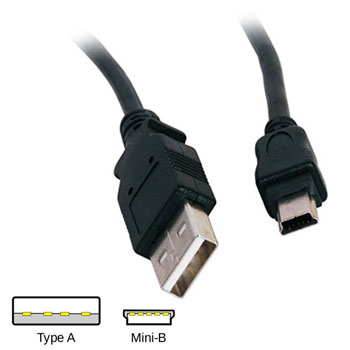

Puerto - Conector USB: Universal Serial Bus, se basa en una arquitectura tipo serial pero demasiado rápida lo que ha mejora por supuesto la velocidad, existen dos clases de USB: Tipo A: se utilizan en dispositivos como teclados, mouse, cámara web etc... Tipo: se utilizan para dispositivos como discos duros externos

Puerto - Conector DIN: Este puerto tiene 5 pines o pernos, se utilizaba para conectar el teclado a los equipos, este puerto ya es obsoleto solo se encuentra en board's muy viejas, es tanto que solo se podía conectar el teclado para entrar/utilizar la computadora por comandos (CMD, MS-DOS)

Puerto - Conector MINIDIN o PS/2: Para teclado y mouse, este vino un poco después del DIN ya que Windows empezó como su nombre lo indica (ventanas) con su sistema operativo, fue más interactivo y no era ya tanto de comandos sino ordenes, facilitando todo como hoy en día.

Verde=Mouse                Violeta=Teclado

Puerto - Conector JACK O MINIJACK: Más conocidos como puertos de audio. Este puerto nos permite grabar audios, reproducir sonido, permite la transmisión de datos a otros dispositivos externos etc... Este puerto se distingue por la función de cada unas identificadas por un color
Celeste:entrada de linea para conectar varios dispositivos
Verde: salida de linea para conectar auriculares y parlantes
Rosa: entrada de micrófono
Gris: salida de linea para conectar altavoces delanteros
Negro: salida de linea para conectar los altavoces traseros
Entre otros...

Puerto - Conector RJ45-ETHERNET-RED-LAN: Comúnmente usada para conectar redes de cableado estructurado, es el puerto principal utilizado en la actualidad con tarjetas de red ethernet que transmite información a través de cables de par trenzado

Puerto - Conector VGA-DB15: Posee 15 pines, su resolución máxima 729x480 con 256 con 262.144 colores. Luego de este VGA salio el SVGA con una mejor resolución de 1600x12000 con 16.7 millones de colores. Fue la interfaz estándar que sirve para conectar un monitor o proyector a los equipos ahora es reemplazada por el conector S-Video y HDMI

Puerto - Conector S-VIDEO: Utilizado en la transmisión de vídeo analógico puede poseer 4 o 7 pines, se utiliza para conector televisores analógicos en la pc, hay que tener en cuenta que la transmisión tiende a degradarse cuando se utiliza un cable de más de 5 metros

Puerto - Conector HDMI: Multimedia de alta definicion tranfiere datos de multimedia de alta deficion no compromidas (audio y video), nuevo conecto compacto, compatible con DVI (video digital)

Puerto - Conector DVI: DVI es el sucesor directo del puerto VGA, específicamente corresponde a un punto intermedio entre la calidad de VGA y HDMI. Muchos monitores tienen incorporado una conexión DVI y muchos adaptadores de vídeo incluyendo un puerto DVI en lugar del puerto VGA. en este se conectan cámaras, pantallas liquidas, vídeo digital ya que en los procesos digitales -analógicos este conector evita que reduzca potencialmente la calidad

Puerto - Conector ESATA: Para conectar discos externos SATA que utilicen esta conexión

Puerto - Conector FIREWARE/IEEE1394: Es de entrada y salida de datos, es para la interconexión de dispositivos digitales como cámara y videocámara

INTERNOS

PCI - PCI-EXPRESS: Allí se insertan ranuras de expansión para expandir funciones adicionales a la board, o solucionar algunos problemas por daño de puertos etc...

AGP: Fue un puerto donde se insertaban tarjetas aceleradoras gráficas de vídeo, única y exclusivamente de video

SLOTS DE MEMORIAS: Son las ranuras donde se insertan los módulos de memoria (RAM). Las primeras generación de computadoras traían el modulo de memoria soldada por lo que era imposible hacerle ampliaciones a esta, estos SLOTS de memorias poseen varios tipos de SLOTS como DIMM, SIMM, DDR I - II - III

ISA: Ranuras de expansión viejas, ya obsoletas




IDE: Posee 40 pines, ranuras aun utilizadas para la conexión discos duros y las unidades ópticas, el conector puede encargarse de determinar quien sea el maestro o el esclavo, pero más que todo se hace con el jumper de la unidad óptica o del disco duro



Socket: Es el slot donde se aloja el procesador, cada socket es diferente dependiendo a la board y al procesador

Floppy: Posee 34 pines, este puerto sirve para conectar disqueteras



Ranura AMR/CNR: Conector modem (cafe muy pequeño)

Puerto - Conector SATA/SERIAL ATA: Es el nuevo estándar de conexión de discos duros, este nuevo estandar solo funciona como máster en estos conectores no hay esclavo
