Son aquellas piezas fundamentales para que la computadora funcione como son: La placa base, procesador,memoria ram, disco duro, fuente de poder, tarjetas de expansión.
Placa base: Es una serie de circuitos,chips y puertos integrados, la cual es la base del hardware , allí va estar todo, hay dos tipos de placas bases, AT y ATX siendo ATX una tecnología mucho más avanzada que la AT, la diferencia más grande es la AT simplemente traía un puerto que era el din.
-AT ATX-
Procesador:Es el cerebro de la computadora, es el encargado de las funciones aritmético-lógicas de la máquina, es el que decide si una orden o proceso se ejecuta o no se ejecuta,este se encuentra aloja en el socket. El procesador tiene los siguientes componentes:-Núcleos: pueden ser vistos como microprocesadores que son los encargados de ejecutar las instrucciones que le llegan al procesador en si. Cada procesador tendra un numero determinado de núcleos, entre mas nucleos mas rápido será el procesador
-Frecuencia: La frecuencia de trabajo es la velocidad con la que se realizan las instrucción o órdenes que llegan; la frecuencia se mide en GHz( mil millones de ciclos por segundo).
-Memoria caché: es una memoria auxiliar que ayuda a la RAM, en el procesador se identifica la cache como L1 L2 L3, que en si almacena o guarda temporalmente datos que estén usando frecuentemente, para liberar a la RAM de estos datos.
-ALU: Es la unidad aritmético-lógica del procesador, se encarga de las funciones lógicas y aritméticas del mismo.
Memoria RAM: Es un tipo de memoria volátil que almacena datos o instrucciones de forma temporal, cuando la máquina se apaga esta limpia los datos que tenía cargados es decir si no hay flujo de energía por ella no almacenara datos sino que estará limpia. la RAM se inserta en unos bancos de memoria que puede ser tipo simm, dimm o dimm ddr, siendo la dimm ddr la más avanzada y usada actualmente.
Disco duro: Es una unidad de almacenamiento magnético, es donde se almacena toda la información del sistema operativo, archivos multimedia, todo lo que se quiera almacenar con la ayuda del software. Los discos duros pueden ser con tecnología IDE o SATA estos dos son los más conocidos. SATA es una tecnología más avanzada que la IDE. SATA dejó a un lado la función maestro esclavo de IDE con la cual se podía distinguir entre dos discos cuál sería el principal y cuál el secundario.
La estructura del disco duro es la siguiente:
-Platos: cada uno de los discos
-Cara: es cada una de las caras de los discos
-Cabezal: de lectura y de escritura, es el que deja visualizar y modificar los datos que hayan en el disco.
-Pista:una circunferencia dentro de una cara
-Cilindro:conjunto de varias pistas
-sector: cada una de las divisiones de una pista
-Cluster:agrupación de varios sectores
Fuente de poder: Es el componente que está encargado de suministrar corriente eléctrica a todos los componentes internos. Es la encargada de suministrar la energía necesaria y que no sea dañina para nuestro equipo. Nuestra computadora necesita de un tipo de corriente continua, ya que una corriente alterna dañaría nuestro equipo.
Corriente alterna (C.A): Es un tipo de corriente la cual tiene una frecuencia o un valor variable, es decir su corriente no es la misma, en cada momento cambiara, suele venir en 110V y 220V.
Corriente continua (C.C): Es un tipo de corriente la cual tiene una frecuencia y un valor, es decir su corriente es la misma, no se altera en ningún momento.
La fuente de poder es la encargada de recibir una corriente alterna del toma y convertirla en una corriente continua para cada uno de los componentes del equipo. Para llevar a cabo esto, las fuentes cuentan con unos componentes con los que realizan este proceso:
Transformador: Su función es la de recibir la corriente alterna y reducir el voltaje, para que de esta forma la corriente sea un poco más pequeña para el rectificador u otro componente dentro de la fuente.
Puente de wheatstone: Tras pasar la corriente por el transformador, la corriente que había llegado principalmente ya es mucho más pequeña, y con esto se le es mucho más fácil realizar su función al puente de wheatstone, que lo que hace es tomar esta corriente reducida y según las necesidades internas del computador convertirá esa corriente en un valor totalmente negativo o positivo, haciendo que la corriente no sea inestable, sino que sea estable con el mismo valor y signo.
Filtrado: esta labor la llevan a cabo los condensadores, que reúnen toda esta corriente estable o continua que viene desde el puente de wheatstone y la almacena, para así lograr eliminar por completo toda señal de corriente alterna, para que así se pueda proporcionar esta corriente a la máquina y esta no sufra daños por corrientes dañinas.
Regulación: Este es el final del proceso, en este punto la corriente es totalmente continua, no hay rastros de alterna, la función del regulador es enviar la energía determinada a cada componente interno siendo el valor de corriente más alto +12V y el menor valor -12V.

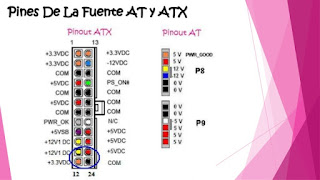

Es de agregar, que según el tipo de fuente (AT o ATX) los voltajes irán definidos por una serie de colores, que llevará cada cable:
Además las fuentes ATX traen dos versiones en su tipo de conector:
Conectores de la fuente de poder:
-Conector de alimentación a la board ATX o tipo hielera:
-Conector de alimentación a la board AT o tipo lineal (P8 P9):
-Conector molex: alimenta unidades de DVD, HDD; Refrigeración.
-Conector de alimentación SATA:
-Conector berg: alimenta la disquetera, y en ocasiones sirve como auxiliar de la fuente.
-Conector auxiliar de la fuente: Otorga +12v a la refrigeración.
Tarjetas de expansión: Las tarjetas de expansión son tarjetas las cuales expanden una función determinada de la computadora ( Audio, video, puertos) estas tarjetas van insertadas en un slot o ranura predeterminada, estos slots irán integrados directamente a la board. a continuación veremos los slots más usados e importantes:
- ISA: Es un tipo slot que de primera vista es grande, comúnmente las traían las boards AT aunque en algunas ATX se pueden encontrar, principalmente sus tarjetas expanden funciones básicas, puertos, audio. Pero por el avance de la tecnología se volvió obsoleta ya que hubieron nuevos slots y tipos de tarjetas.
- AGP: Es una tarjeta que expande funciones de video, como son tarjetas gráficas o aceleradoras de video, actualmente se han vuelto obsoletas, pero aún se encuentran boards con este tipo de slots.
- CNR O AMR: Anteriormente la AMR venía para expandir funciones de audio, y la CNR venía para expandir funciones de modem; aunque luego estas dos vinieron para audio y modem facilitando las cosas.
- PCI PCI Express: Actualmente son las que más se usan, viene universales, se puede conseguir cualquier tipo de tarjeta en formato PCI o PCI Express, lo que diferencia la PCI de la PCI Express es la tecnología, ya que la PCI Express es mucho más avanzada y más segura, además viene en formato x1 x4 x8 x16, siendo lo mismo pero en diferente formato y facilidad de uso, ya que una tarjeta PCI Express x1 es más pequeña que una x16 y puede cumplir la misma función.
